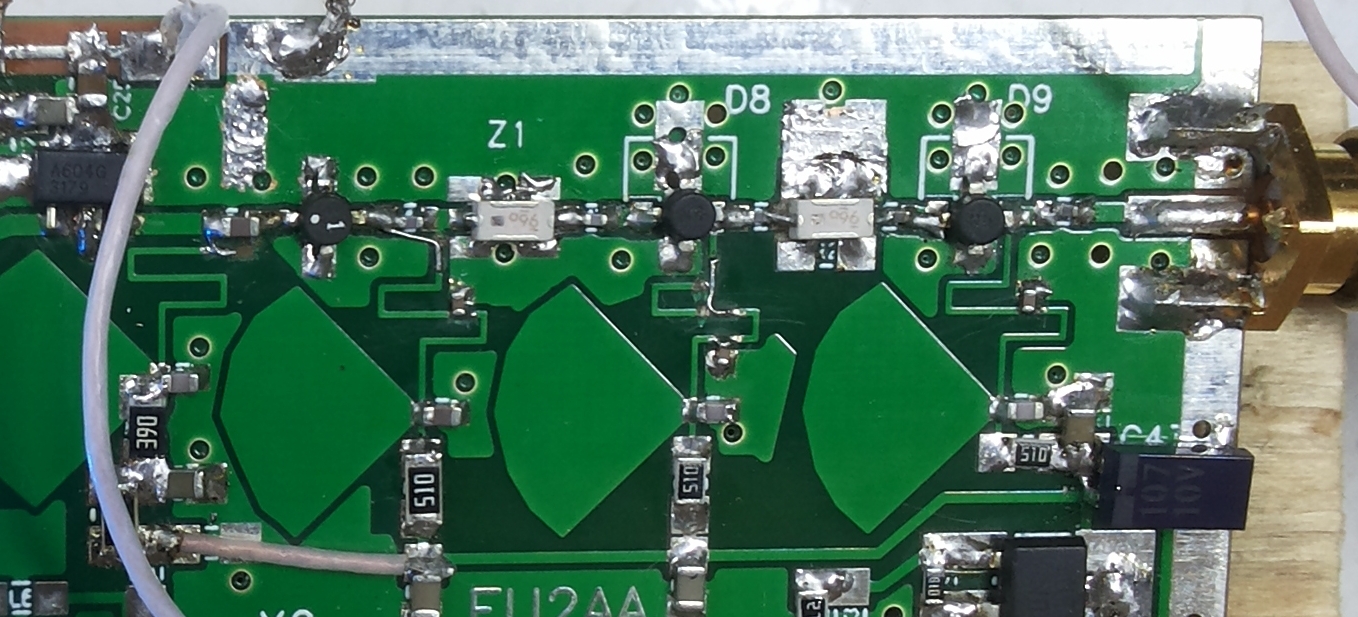

md`#### 14 декабря 2020г. При новом изготовлении использовал плату от трансвертера на 2400, для этой частоты длина λ/4-линий в нагрузке D7, D8, D9 равна 17мм.
#### Однако в каскадах на частоту 5760МГц длина λ/4-линий в нагрузке D7, D8, D9 уже короче и равна 7,5мм, поэтому на таком расстоянии от горячих концов линий напаяны дополнительно блокировочные конденсаторы 0402 4,7пФ.
![Imgur](https://eu2aa.com/photo/beacon5760,8a.jpg)
#### Дополнительный каскад усиления со вторым фильтром позволил получить на одном из экземпляров выходную мощность +22dBm.
#### Фильтры Z1 и Z2 - LFB315G82SN5-996
`
